Hướng dẫn làm biển quảng cáo led vẫy chi tiết nhất

HƯỚNG DẪN LÀM BIỂN QUẢNG CÁO LED VẪY

Led quảng cáo là một trong những cách nhận diện thương hiệu không thể thiếu cho những ai đang kinh doanh hay một doanh nghiệp, chủ shop…. Nhưng để biển quảng cáo của bạn nổii bật hay đặc biệt hơn trong những đối thủ cùng ngành là điều ai cũng hướng đến. Vậy phải bắt đầu từ đâu dưới đây cửa hàng linh kiện điện tử VIETNIC sẽ giúp bạn điều này tiết kiệm chi phí nhất dành cho bạn cùng theo dõi nào.

led quảng cáo lập trình

Led quảng cáo lập trình

CÁCH ĐẤU LED BIỂN QUẢNG CÁO

  1.  Chuẩn bị

Nguyên vật liệu để làm biển led vẫy bao gồm:

  •   Khung vỏ bảo vệ bằng sắt hoặc inox có móc treo cố định biển led vẫy
  •  Đèn led (đèn led dây hoặc đèn rọi) với đường kính và màu sắc tùy ý
  •  Tấm lót bóng đèn led bằng nhựa mica, nhôm alu hoặc inox
  •  Bảng điều khiển (kênh nháy)
  •  01 chip điều khiển
  • 01 nguồn 5V / 12V hoặc adapter (nếu bạn làm biển led vẫy dưới 2000 bóng)
  •  Khoan, dao cắt

      2. Cách đấu led vẫy trong biển quảng cáo

Đi dây và đấu trở cho biển led vẫy sao cho phù hợp với loại bóng đèn led là điều rất cần thiết khi lập trình vậy cách đấu như thế nào cùng theo dõi nhé.

  • Đối với biển led vẫy sử dụng led dây hoặc led rọi, đèn led nằm trong khung vỏ biển led vẫy và được gắn chắc chắn trên tấm lót mica hoặc inox.
  •  Đối với biển vẫy led sáng âm trong chữ, bóng đèn led được gắn vào trong các chữ và hình ảnh dập nổi, sau đó được lồng khéo léo vào bên trong khung vỏ bảo vệ biển led vẫy.

đấu mạch led vẫy

Cách đấu mạch led quảng cáo

Bước 1:  Đấu chung dây dương (+) 5V

Bước 2:  Đấu âm led về cọc mạch điều khiển 8 kênh – 6A

Bước 3:  Đấu dây âm, dương nuôi mạch

Bước 4:  Đấu thêm dây (dây mát) cho mạch

Bước 5:  Thiết kế hiệu ứng biển led vẫy bằng phần mềm – Kết nối biển led vẫy với máy tính. Thao tác này không quá khó khăn bởi hầu hết các nhà cung cấp linh kiện làm biển vẫy led hiện nay đều tặng kèm cho khách hàng một CD cài đặt sẵn phần mềm chạy led. Việc bạn cần làm chỉ là chạy file mềm trên máy tính để đưa biển led vẫy đi vào hoạt động!

Ví dụ

Led đỏ+ vàng => U=2v

Led xanh lá + trắng => U=3v

Led xanh dương => U=3v

MẠCH ĐIỀU KHIỂN LED VẪY

1. Giới thiệu

Mạch led vẫy 8 kênh 6A là mạch chuyên dùng để điều khiển các biển led quảng cáovẫy, mạch còn hay được gọi là mạch điều khiển led vẫy với thiết kế nhỏ gọn, công suất  6A/ một kênh  của mạch có thể điều khiển được 200 bóng led/1 kênh.Mạch điều khiển được rất nhiều loại bóng led và số lượng lớn.

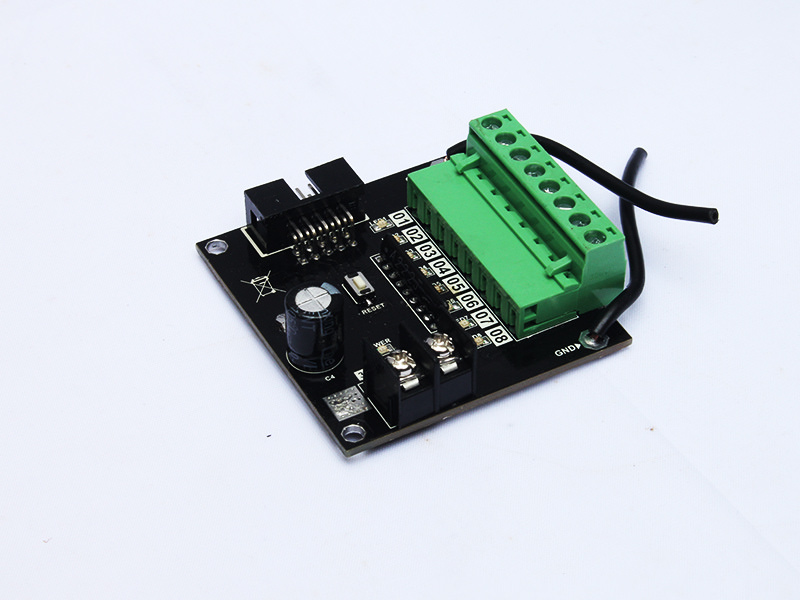

Mạch led quảng cáo 8 kênh 6A

Mạch led quảng cáo- led vẫy 8 kênh 6A

Điện áp nguồn: 5V hoặc 12V.

  • Công suất của mạch: 6A.
  •  8 cổng ra hiệu ứng (8 kênh) kết nối thông qua các khối domino được hàn sẵn trên mạch.
  •  Phía sau mạch điều khiển led vẫy được hàn sẵn dây mát chống chạm chập cháy nổ

Ưu điểm

  • Thiết kế nhỏ gọn, công suất cao điều khiển được nhiều bóng led.
  •  Đế mạch điều khiển led vẫy làm bằng mica chống cháy nổ.
  • Cách sử dụng đơn giản, tài liệu hướng dẫn sử dụng đầy đủ nhìn qua là hiểu.
  •  Các hiệu ứng nháy rất đa dạng, đẹp mắt thu hút người nhìn.

2. Hướng dẫn lập trình led vẫy – led quảng cáo

Hướng dẫn các bước đơn giản để lập trình LED vẫy – Sử dụng điều khiển các hiệu ứng trong bảng hiệu dùng LED pixel như LED đơn, LED ruồi, Các loại LED Hắt, LED Thanh…… – Sử dụng mạch LED vẫy hãng LED4U – Ngoài ra còn có các loại khác cũng kiểu làm tương tự trên giao diện phần mềm hỗ trợ – Cách làm khác, Các bạn có thể vẽ mạch, lập trình và nhúng code vào Chip VĐK như 8051, PIC, AVR, STM…

Linh kiện điện tử dần trở nên quan trọng hơn khi ngành công nghiệp điện tử ngày càng phát triển. Hy vọng với những kiến thức mà cửa hàng linh kiện điện tử Nhôm Kính Gia Phúc đã tổng hợp và chia sẻ đến bạn trong bài viết này sẽ giúp bạn hiểu hơn về cách lập trình led quảng cáo, giúp ích phần nào cho công việc và cuộc sống của bạn. Cảm ơn bạn đã theo dõi, chúc bạn thành công!
